FTP code Test Apparatus 試験設備

Apparatus
試験設備

Specification and Characteristics
仕様・性能

Related standard
関連規格

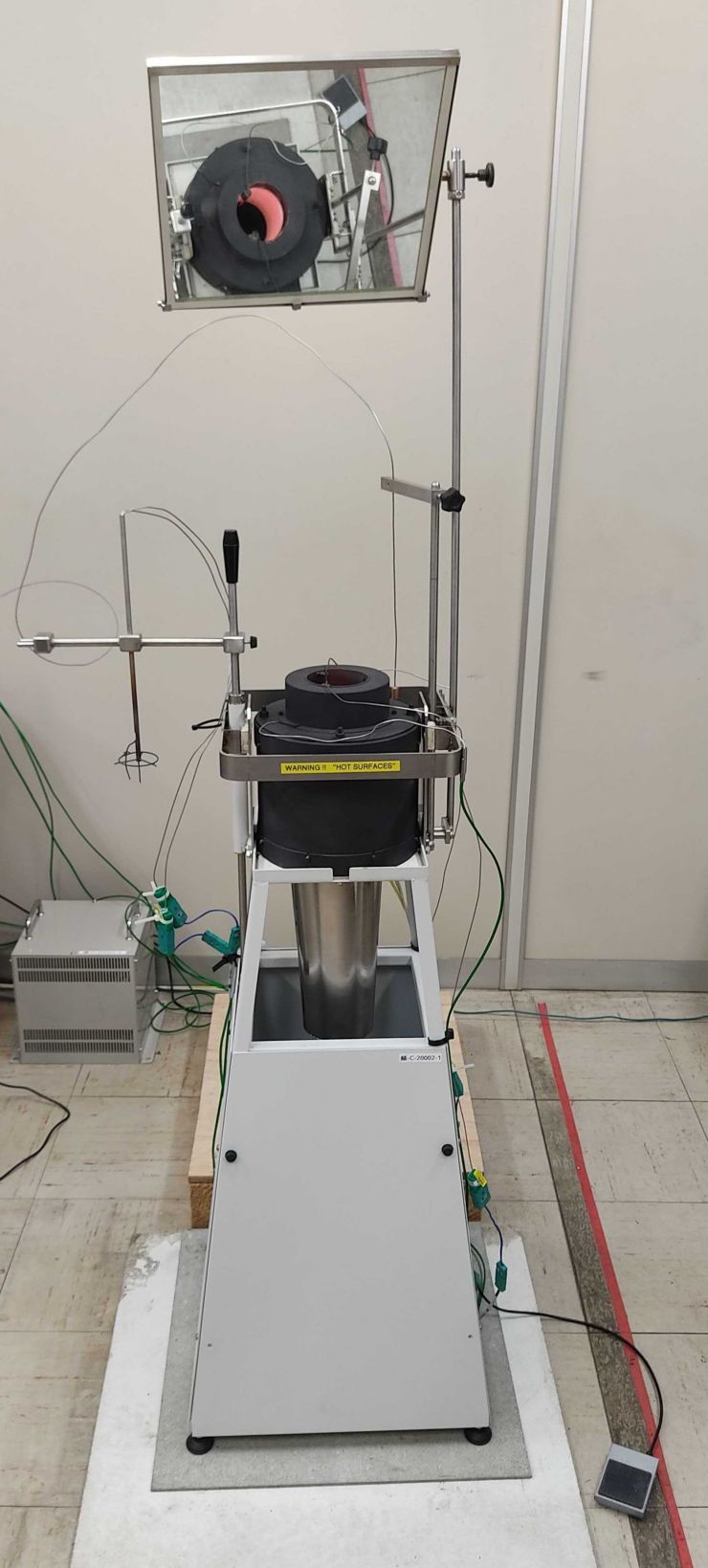

FTP code Part1

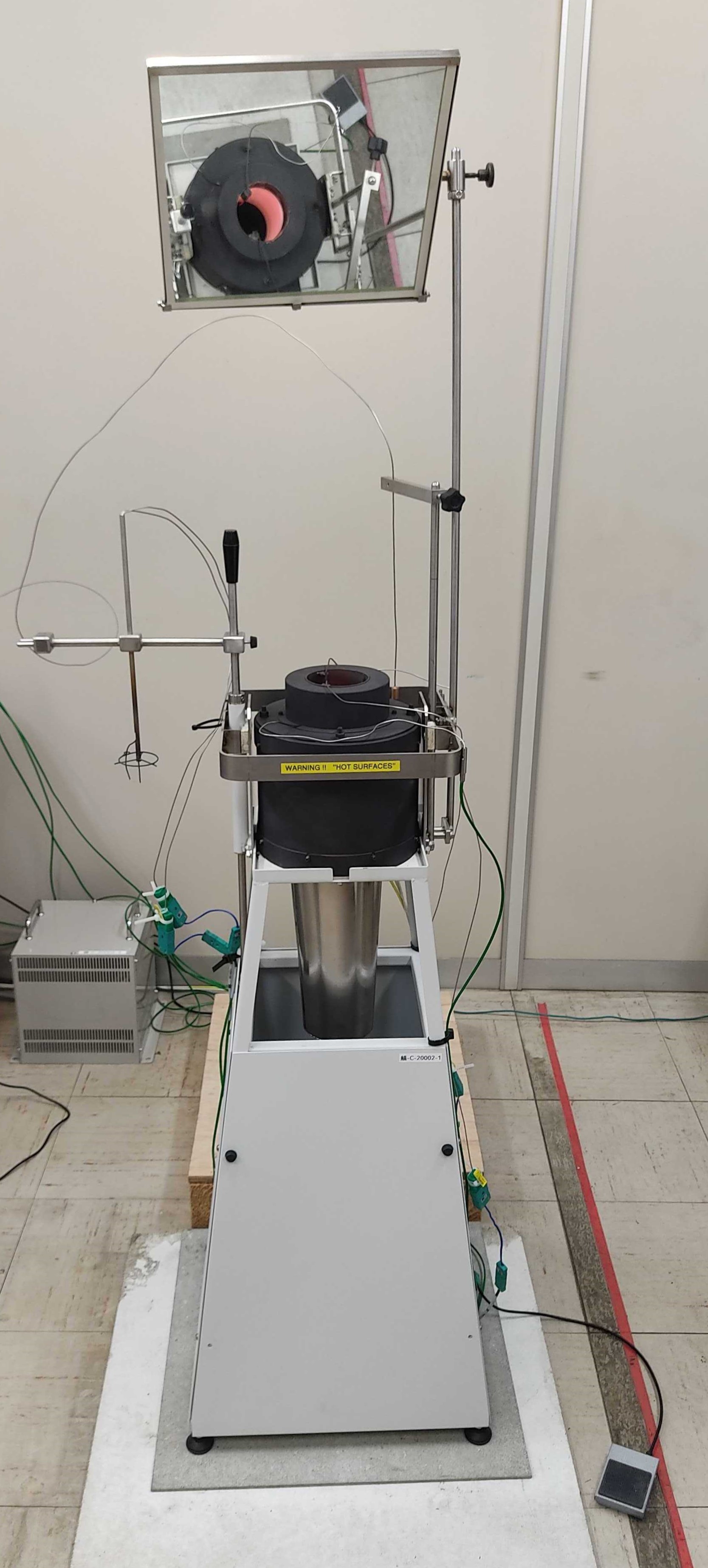

Non-combustibility test

不燃性材料試験

FireTesting Technology Ltd. (UK)

Temperature range	温度範囲	up to 1,000℃
Specimen	試験体寸法	φ45 X h50 mm

ISO1182:2010

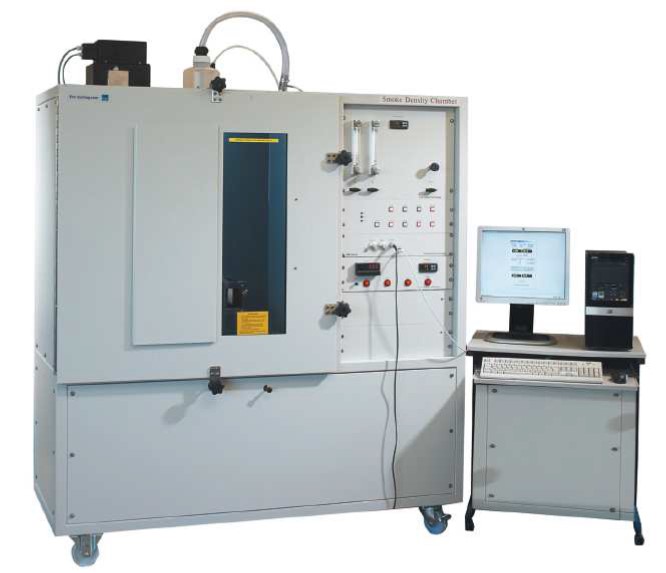

FTP code Part2

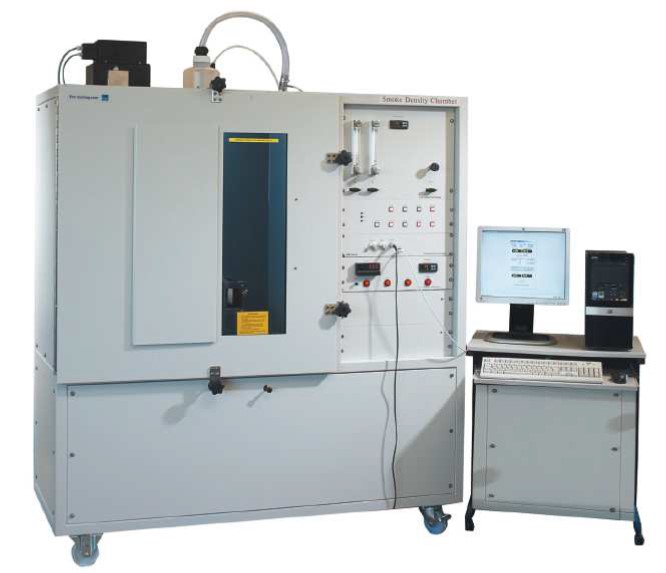

Smoke and toxicity test

煙と毒性試験

FireTesting Technology Ltd. (UK)

Specimen	試験体	75 X 75 mm
Heating condition	加熱条件	0 - 50 kW/m²

ISO5659-2:1994

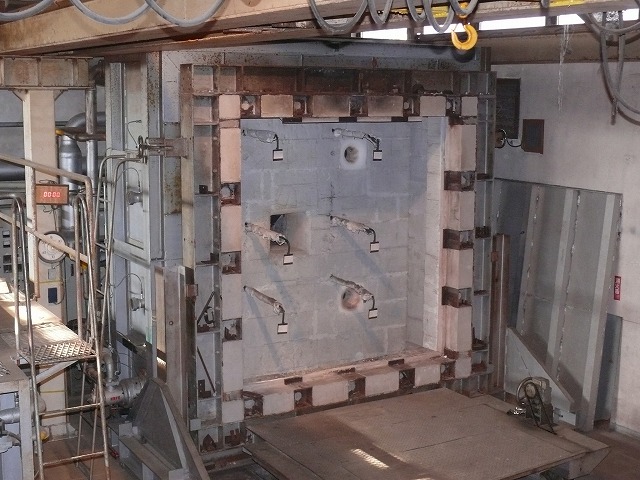

FTP code Part3
Standard fire test

標準火災試験

FTP code Part4
Test for door control systems

防火戸制御機構の試験

Taiyo Instruments Co., Ltd.(Japan) and
Tokyo System Vac. Co., Ltd. (Japan)
太陽計測(株)、東京システムバック(株)

■Conflation 構成

Vertical furnace	垂直炉	1基
Horizontal furnace	水平炉	1基

■Heating area 加熱面積

Vertical furnace	垂直炉	2,500 X 2,500 mm
Horizontal furnace	水平炉	2,500 X 3,100 mm

■Specimen 試験体寸法

Vertical furnace	垂直炉	2,440 X 2,440 mm
Horizontal furnace	水平炉	2,440 X 3,040 mm

■Common subject matters 共通事項

Temperature Range	炉内温度範囲	0 - 1,100℃
Temperature control	温度制御方式	P.I.D （微分積分比例制御）
Number of burner	バーナー数	for each furnace 6 burner（各６基）
Fuel	使用燃料	City gas(Natural gas) （都市ガス(天然ガス)）
Specimen temperature measuring system	表面温度測定装置	Digital Multi-point temperature measurement system (デジタル多点温度記録計)
Type of thermo-couple	接続熱電対	K type (0 - 1,200℃）
Unit	単位	℃、mV
Number of measuring points	測定点数	Max. 50 (1 group =10 points, 10点単位)

IMO A754(18)

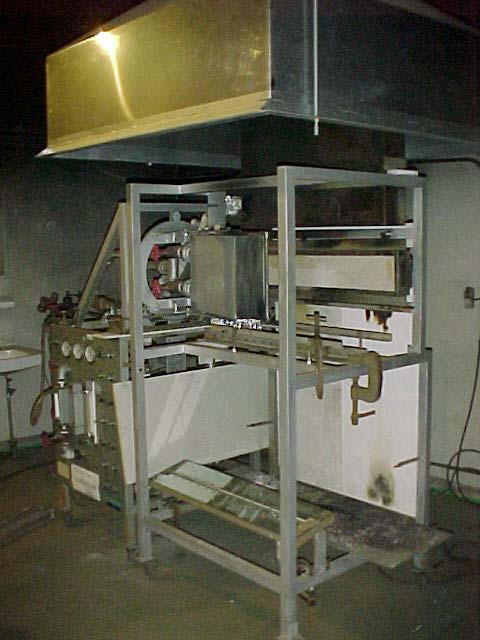

FTP code Part5

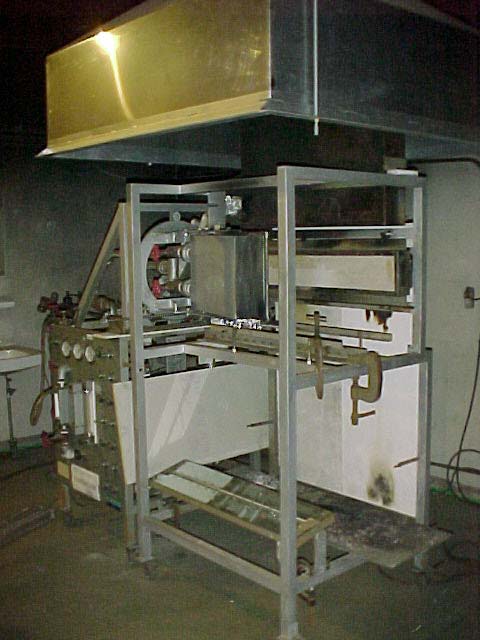

Surface flammability test

表面燃焼性試験

Taiyo Instruments Co., Ltd.(Japan) and
Musashi Science Instruments Ltd.(Japan)
太陽計測(株)、武蔵化学工業所

Specimen	試験体	155 X 800 mm
Heating condition	加熱条件	Max.　最大 50 kW/m²

IMO A653(16)

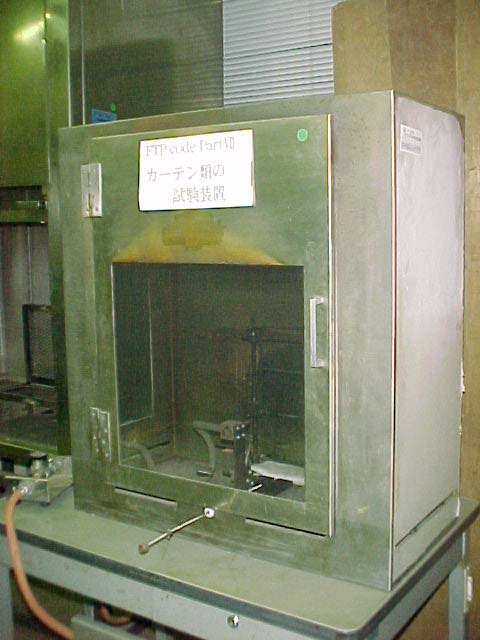

FTP code Part7
Test for Suspended textiles and curtains

カーテン類の試験

Musashi Science Instruments Ltd.(Japan)
武蔵化学工業所

Specimen	試験体	220 X 170 mm
Ignition source	着火元	Propane gas burner (プロパンガスバーナ) Propane gas purity more than 95%

IMO A563(14)

IMO A471(XII)

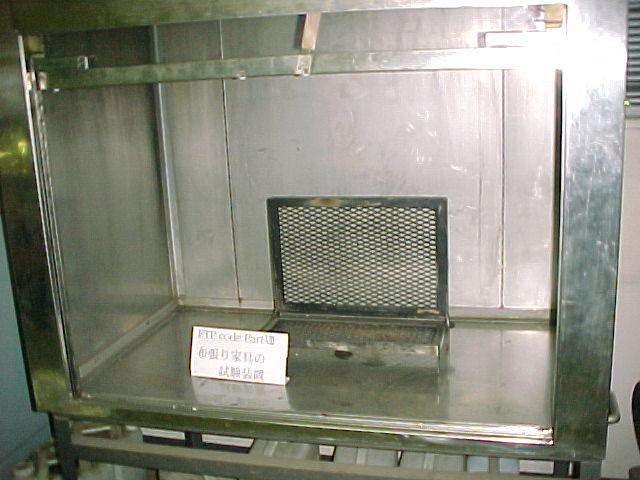

FTP code Part8
Test for upholstered furniture

布張り家具の試験

Musashi Science Instruments Ltd.(Japan)
武蔵化学工業所

Specimen	試験体	・seat 　450 X 150 mm ・seat back 　450 X 300 mm
Ignition source	着火元	・Cigarette(たばこ) ・Propane gas burner 　(プロパンガスバーナ) 　Propane gas purity 　more than 95%

IMO A652(16)

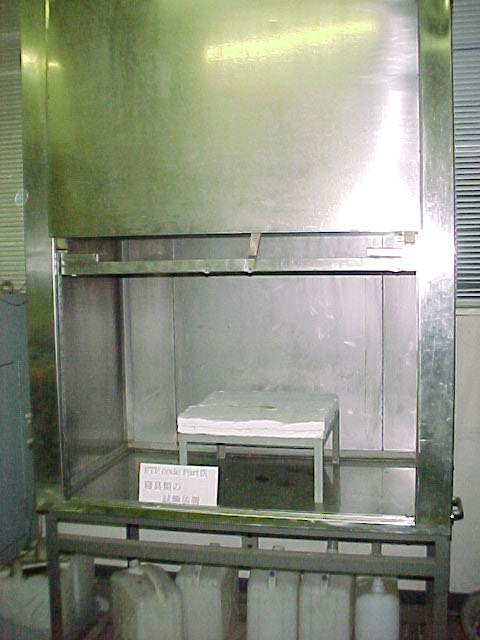

FTP code Part9
Test for bedding components

寝具類の試験

Musashi Science Instruments Ltd.(Japan)
武蔵化学工業所

Specimen	試験体	450 X 450 mm
Ignition source	着火元	・Cigarette(たばこ) ・Propane gas burner 　(プロパンガスバーナ) 　Propane gas purity 　more than 95%

IMO A688(17)

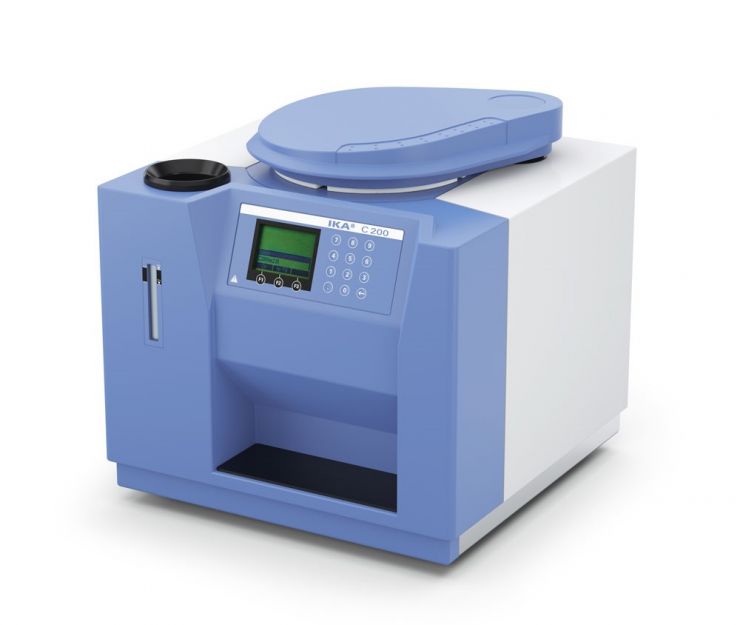

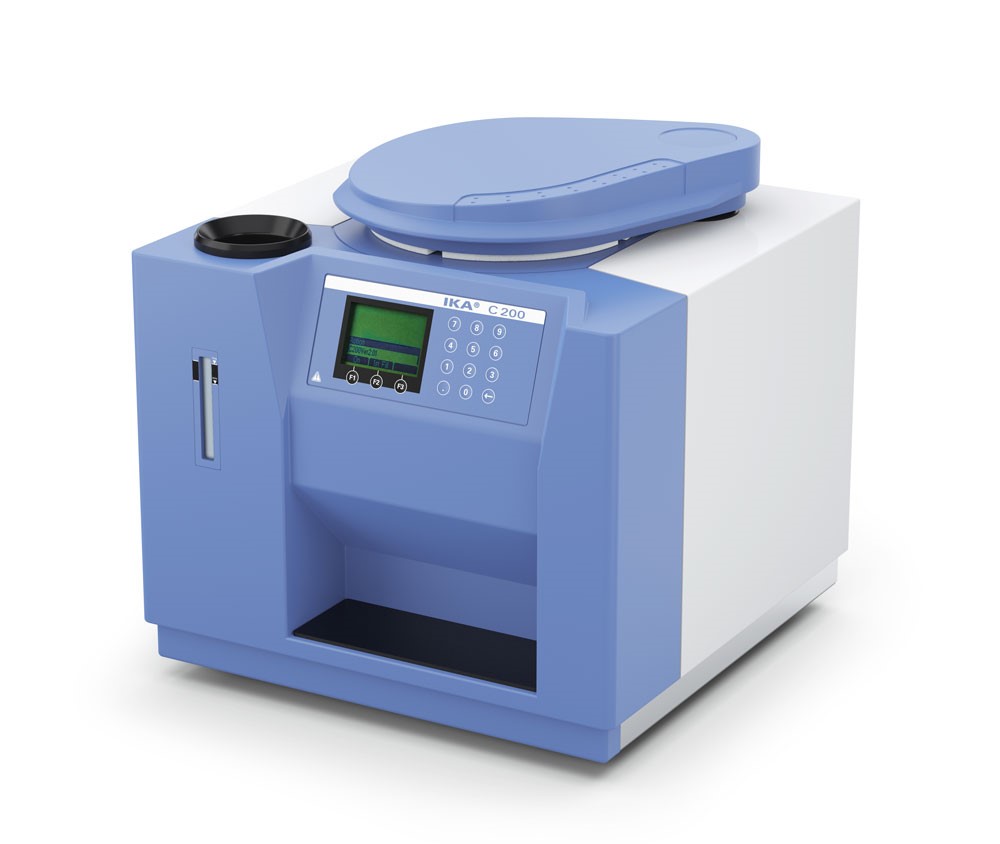

Test for calorific potential

発熱量試験装置

IKA-Werke GmbH & CO. KG(DE)

Measuring cell	計測セル	C200
Decomposition vessel	試験容器	C5010
Oxygen filling station	酸素ステーション	C248

FTP Code Part5

ISO1716
